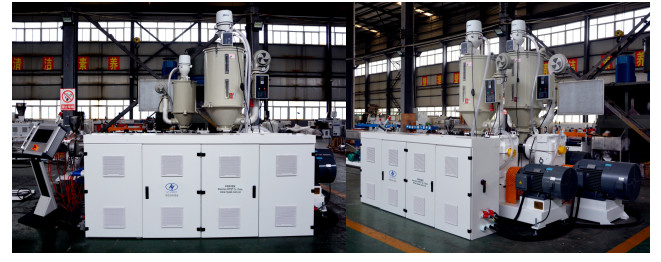

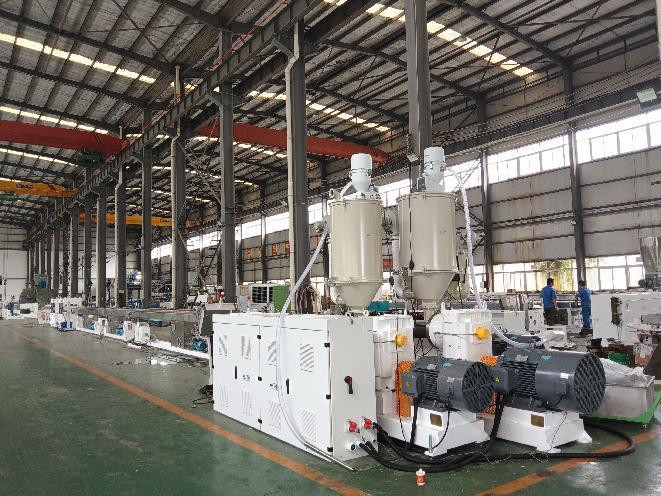

20-32mm PP enkelbuislijn met 3 lagen en 3 kleuren door 75/33 en 45/30 &Extruder 45/30
Een specialiteitvanPPpIpelijn
| SN: niet-verbindend |
Artikel 2 |
Specialiteit |
|
| 1 |
Hoge opbrengst |
180 kg/h bij hoge snelheid van 20 m/min |
| 2 |
Extrudeermachines |
Het is uitgerust met HYSJ75/33 één set, HYSJ45/30 twee sets, het is zeer efficiënt en energiebesparend. |
| 3 |
Hoogwaardige machineonderdelen |
Delta/ABB zware omvormer, Siemens Schneider, Omron, RKC componenten, Siemens Motor, Anti-Bridge twin screw dosering feeder. |
| 4 |
Productielijn |
Hoge snelheidsmachines om het ontworpen doel te bereiken. |
1, Onderdelen voor de hoofdlijn:
| SN: niet-verbindend |
Hoofdpunten |
Qty |
| 20-32 mm PP enkelbuislijn 3 lagen en 3 kleuren |
| 1 |
HYSJ75/33 extruder met één schroef 75 kW motorvermogen |
1 set |
| 2 |
HYSJ45/30 extruder met één schroef 1,8 kW motorvermogen |
2 sets |
| 4 |
HYSJ25/25 extruder met één schroef voor 4 kleurstrepen |
1 set |
| 5 |
Vacuüm-auto-lader AL300 |
3 sets |
| 6 |
Warmdroger HD200 |
1 set |
| 7 |
Warmtroogmachine HD50 |
2 sets |
| 9 |
3 lagen co-extrusie enkelmat: G32 hoge snelheid in 2 drukklassen |
1 set |
| 10 |
Vacuümtank in 9.000 mm |
1 set |
| 11 |
Koeltank in 6000 mm |
2 sets |
| 13 |
Aftrekkingseenheid enkel station 2-20 m/min, 2 klauwen in servosysteem |
1 set |
| 14 |
Hoogsnelheidssnijmachine zonder splijtstuk |
1 set |
| 15 |
Stacker enkelstation |
1 set |
| |
Hulpapparatuur |
|
| 1 |
UV-laserprinter 10W |
1 set |
| 2 |
Chiller 12AD |
1 set |
| 3 |
Watertoren 60T |
1 set |
| 4 |
Breekmachine 20 pk |
1 set |
| 5 |
Halfautomatische draadmachine voor PPH-buizen, GAS-draad, kegelvormige draad, 1/2", 3/4" en 1" |
1 set |
Opmerkingen:
1Voorwaarden van de prijs en bestemming
2Betalingswijze: 40% van het totaal zal worden betaald door T/T als aanbetaling, het saldo zal worden betaald na het testen en vóór verzending door T/T of door onherroepelijke L/C bij zicht.
3Leveringstermijn: 60 dagen na ontvangst van de aanbetaling.
4Geldigheidsduur: 30 dagen na verzekering
5. Garantie: één jaar voor normaal, vat en schroef en versnellingsbak is voor 1,5 jaar
6Opleiding: zowel in China als in de winkel
7Inbedrijfstelling: De prijs dekt niet de kosten van het testmateriaal.Of de verkoper koopt het materiaal zoals gevraagd door de koper op kosten van de koper.
8Deze prijs omvat niet de inbedrijfstelling en de installatie in de fabriek van de koper.
1 HYSJ75/33 enkelvoudigschroefextruder
| SN: niet-verbindend |
Deel |
Artikel 1 |
Beschrijving |
| 1 |
Extruder |
Extrudermodel |
HYSJ-75/33 enkel schroef |
| Output |
220 kg/uur voor PP |
| Centrumhoogte |
1000 mm |
| Afmeting |
4450 x 1350 x 2200 mm
|
| Gewicht |
3000 kg |
| 2 |
Schroef. |
Diameter |
Ø75 mm |
| Schroef-ID-verhouding |
33:1 |
| Schroefversnelling |
120 t/min |
| Materiaal |
38CrMoAlA + speciale legering |
| Afmaken. |
stikstofgevulde (0,50~0,70 mm diep) en poetsmiddelen |
| Kern van de schroef |
Automatische temperatuurregeling |
| 3 |
Vaten |
Materiaal |
Bimetalen vat |
| Inwendige afwerking |
stikstofgevulde (diepte 0,50 tot 0,70 mm) |
| Verwarmingsbesturingsgebied |
5 gebieden |
| Verwarmingswijze |
Verwarmingstoestellen van gegoten aluminium |
| Verwarmingsvermogen |
4.2 kw x 5 sets |
| Koelsysteem |
Ventilator voor het koelen van vaten met laag geluid |
| Koelvermogen |
0.2 kw x 5 sets |
| 4 |
versnellingsbak |
Huismateriaal |
Ductiel ijzer QT-500 |
| Gereedschapsmateriaal |
20CrMnTi |
| Geapparatuuroppervlak |
met een gewicht van niet meer dan 10 kg |
| Materiaal van de as |
40Cr |
| 5 |
Motor met aandrijving |
AC-motorvermogen |
75 kW wisselstroommotor |
| AC-omvormerregelaar |
Delta-omvormer van het zware type |
| 6 |
Elektrisch besturingssysteem |
PLC-systeem |
Geheel Siemens PLC besturingssysteem met HYPET software. |
| Beheersoptie: |
RKC en traditionele controle kunnen worden aangeboden |
| Elektrische onderdelen |
Branded in Siemens, Schneider RKC Omron, ABB, FUJI, en kleine onbelangrijke onderdelen in China beroemde merk |
| Extra temperatuurzone voor de strijkkop |
Ontworpen volgens de werkelijke verwarmingszone |
2HYSJ45/30 enkelvoudigschroefextruder
| SN: niet-verbindend |
Deel |
Artikel 1 |
Beschrijving |
| 1 |
Extruder |
Extrudermodel |
HYSJ-45/30 enkel schroef |
| Output |
50 kg/uur voor PP |
| Centrumhoogte |
1000 mm |
| Afmeting |
2000 x 1100 x 1900 mm |
| Gewicht |
900 kg |
| 2 |
Schroef. |
Diameter |
Ø45 mm |
| Schroef-ID-verhouding |
30:1 |
| Schroefversnelling |
107 t/min |
| Materiaal |
38CrMoAlA + speciale legering |
| Afmaken. |
stikstofgevulde (0,50~0,70 mm diep) en poetsmiddelen |
| Kern van de schroef |
Automatische temperatuurregeling |
| 3 |
Vaten |
Materiaal |
Bimetalen vat |
| Inwendige afwerking |
stikstofgevulde (diepte 0,50 tot 0,70 mm) |
| Verwarmingsbesturingsgebied |
3 gebieden |
| Verwarmingswijze |
Verwarmingstoestellen van gegoten aluminium |
| Verwarmingsvermogen |
2.8 kw x 3 sets |
| Koelsysteem |
Ventilator voor het koelen van vaten met laag geluid |
| Koelvermogen |
0.075kW x 3 sets |
| 4 |
versnellingsbak |
Huismateriaal |
Ductiel ijzer QT-500 |
| Gereedschapsmateriaal |
20CrMnTi |
| Geapparatuuroppervlak |
met een gewicht van niet meer dan 10 kg |
| Materiaal van de as |
40Cr |
| 5 |
Motor met aandrijving |
AC-motorvermogen |
18.5 kW wisselstroommotor |
| AC-omvormerregelaar |
Delta-omvormer van het zware type |
| 6 |
Elektrisch besturingssysteem |
PLC-systeem |
Geheel Siemens PLC besturingssysteem met HYPET software. |
| Beheersoptie: |
RKC en traditionele controle kunnen worden aangeboden |
| Elektrische onderdelen |
Branded in Siemens, Schneider RKC Omron, ABB, FUJI, en kleine onbelangrijke onderdelen in China beroemde merk |
| Extra temperatuurzone voor de strijkkop |
ontworpen op basis van de werkelijke verwarmingszone |
4 HY25/25 extruder met één schroef
| Specificatie |
Beschrijving |
| Vaten |
38CrMoAIA,nitrificatie |
| Schroef. |
38CrMoAIA,nitrificatie |
| Output |
5 kg/uur voor PP |
| Dia. van schroef |
Ø25 mm |
| Schroef L/D |
25:1 |
| Het aandrijfvermogen |
1.5 kW |
| De motorbesturing |
AC-omvormer, Delta |
5 Autoloader met vacuüm
| Specificaties |
Parameter |
| Model |
AL300 |
| Werkvorm |
Inductief type |
| Kracht |
0.75kw, 3P |
| Capaciteit |
350 kg |
| volume |
3L |
| Diameter van de voedingsslang |
F38mm |
| Voedertijd |
8-10 seconden. |
| Afmetingen van het lichaam |
370 × 385 × 700 mm |
| Dimensie van de hopper |
230 × 210 × 429 mm |
| Gewicht |
51 kg |
6 Warmdroger
| Specificaties |
Parameter |
| Modelnummer |
HD50 |
| Capaciteit |
50 kg |
| Verwarming |
3.9 kW |
| Blower |
150 W |
| Kracht |
380V 3P 50HZ |
| Afmeting |
1146 x 810 x 460 mm |
| Grootte van de basis |
167 x 160 x Φ71 mm |
| Nettogewicht ((kg) |
44 kg |
7 Co-extrusiemat: één uitlaat 3 lagen & 3 kleuren van G32 hoge snelheid in 2 drukklasse
| Specificatie |
Beschrijving |
| Ontwerpmethode |
Volgens tech uit Duitsland |
| Afmetingen voor buizen |
1/2x3.4mm, 1/2x2.8mm, 3/4x3.9mm, 3/4x3.3mm, 1x4.9mm, 1x3.7mm, 20x2.8mm, 20x3.4mm, 25x3.5mm, 25x4.2mm, 32x2.9mm, 32x4.4mm, 32x5.4mm |
| Materiaal van de matrijskop |
40CrMo |
| met een gewicht van niet meer dan 10 kg |
met een gewicht van niet meer dan 10 kg |
| Stroomkanaal |
met een breedte van niet meer dan 15 mm |
| Pipe Bright functie |
Met HYPET helderder |
| Verwarming |
Verwarmingstoestellen van roestvrij staal |
8 Dubbelstation met vacuümvat in 9.000 mm
| SN: niet-verbindend |
Naam van de onderdelen |
Beeld |
Specificatie |
| 1 |
Vacuüm
tank
|
Materiaal |
van roestvrij staal 304 |
| Lange |
9000 mm |
| Centrumhoogte |
1000 mm |
| Dia. bereik |
20-32 mm |
| Aantal buizen |
2 pijpen |
| Beweegbare motorvermogen |
00,75 kW |
| Bewegingsbereik voor en achter |
700 mm |
| Links en rechts instellen |
50 mm |
| Dekking boven |
met een breedte van niet meer dan 50 mm |
| 2 |
Sproeisysteem met spuitstuk |
Aantal sproeiers |
208,00 stuks |
| Nummer van de watersproeipijpen |
4 stuks |
| Type spuitstuk |
Geatomised intensief koelen |
| Sprayende mond |
G3/4 |
| Drager voor buizen |
Steunstuk van het type met vaste tandwielen |
| 3 |
Watertemperatuur en waterniveaubeheersing
|
Watertemperatuurregeling |
Automatische klepregeling |
| Regeling van het waterniveau |
Floating ball close loop systeem |
| Drukveiligheid |
Veiligheidsventiel geïnstalleerd |
| 4 |
Waterfilter |
Filter |
2 sets in G2?? met doorgang |
| Reinig het filter |
Door de doorlaatlijn voor het reinigen van het filter |
| Vacuümcyclon |
Ja, met hem. |
| Stiltefunctie |
Stilstellingsinrichting |
| 5 |
Vacuümpomp |
Vermogen van de motor van de vacuümpomp |
2.2 kW x 2 sets |
| Typ van pomp |
Ronde plaattechniek van Siemens |
| Andere |
Laag geluid |
| Vacuümzuigstuk |
Twee poorten aan elke kant van de tank |
| 6 |
Waterpomp |
Grootte van de waterinvoerpijp |
G1 ◄ |
| Grootte van de waterleiding |
G2?? |
| Vermogen van de waterpompmotor |
1.5 kw x 2 sets |
9 Koeltank in 6.000 mm
| Specificatie |
Beschrijving |
| Ruimte van de buizen |
Ø20-32 mm in dubbel station |
| Lange vacuümdoos |
6,000 mm |
| Bouw |
Zwemmen in de wasbak |
| Vermogen van de waterpomp |
zonder |
| Materiaal |
van roestvrij staal 304 |
| Inlaatpijp |
G1 ◄ |
| Uitvoerpijp |
G2?? |
11Aftrek-eenheidenkel station 2-20m/min, 2 klauwens in servosysteem
| Specificatie |
Beschrijving |
| De diameter van de buis |
Ø20-32 mm in 1 station |
| Centrumhoogte |
1000 mm |
| Aantal rupsen |
2 klauwen in 1 rij |
| Verspreiding van de rups |
Op naar beneden in 1 rij |
| Topwormbestrijding |
Beheerd met een cilinder aan elke zijde van de keten |
| Cylindernummer |
2 stuks |
| Bottom-wormbestrijding |
Vastgesteld |
| Rijmethode |
met een vermogen van niet meer dan 10 kW |
| Gordeltype |
Platte riem |
| Gordelbreedte |
56 mm |
| Effectieve treklengte |
1000 mm |
| Rijsnelheid |
2-20 m/min |
| versnellingsbak |
Motor met een sterke spiraale versnellingsbak |
| Motortype |
Servomotor |
| Motorvermogen |
0.85 kw x 1 set met servo bedieningssysteem |
| Trekkracht |
3,000 N |
| Metersysteem |
Door encoder |
| Aanpassingsmodus |
Pneumatische |
| Drukdruk op de buis |
met een vermogen van meer dan 10 kg |
| Neerwaartse positie van de rups |
Vastgesteld |
| Luchtdruk |
0.4-0.6Mpa |
12 Hoge snelheid cheuploze snijmachineenkel station
| Specificatie |
Beschrijving |
| De diameter van de buis |
Ø20-32 mm in 1 station |
| snij snelheid |
30 m/min |
| vorm van het blad |
cirkelvormig blad |
| Snijden weg |
Vliegsnijmachines |
| voedingswijze |
Mech-air |
| Klemweg |
met een breedte van niet meer dan 15 mm |
| volgmodus |
- Nee, niet echt. |
| omwentelmotor |
- Nee, niet echt. |
| snijmachine |
5.5 kw x 1 set |
| snijdikte |
8 mm |
| hydraulisch systeem |
- Nee, niet echt. |
| schamperen |
- Nee, niet echt. |
| slip ring |
- Nee, niet echt. |
| besturingssysteem |
Automatisch besturingssysteem PLC |
13 Stacker enkelstation
| Specificatie |
Beschrijving |
| Tilttafel |
met een vermogen van meer dan 10 kW |
| Nominale lengte |
4-5 mtrs |
| Grootte van de buizen |
20-32 mm |
| Materiaal van de struikelrooster |
MS stijf staal |
14 Laserprinter
| project |
Parametertabel |
UV-10W |
| Kenmerkend |
Machinaal materiaal |
Alle aluminium is geoxideerd door zandblazen |
| Laser |
UV-lasergenerator, levensduur meer dan 20000-30000 uur |
| Lasergolflengte |
355 nm |
| uitgangsvermogen |
≥ 12 W |
| Markeringssnelheid |
≤ 12000 mm/s |
| controller |
10.2 inch touch controller |
| Koelsysteem |
Waterkoeling (met koeler) |
| Parameter |
Focuslens |
210 mm |
| Minimale lijnbreedte |
0.01 mm |
| Herhalingsnauwkeurigheid |
0.001 mm |
| Markeringsbereik |
110 mm × 110 mm (facultatief) |
| Positioneringsmodus |
Blauw licht |
|
| Aantal rijen |
Elke lijn binnen het markeringsklassegebied |
|
| Productielijnsnelheid |
0~130m/min (afhankelijk van het materiaal) |
|
| Software |
Meertalig |
Engels, Spaans, Duits, Chinees, Russisch, Arabisch, enz. |
|
| jurisdictie |
Autoriteit voor het beheer van meerdere gebruikers |
|
| besturingssysteem |
Linux-systeem |
|
| Inkjet-modus |
Static, analoge, encoder |
|
| Gereserveerd signaal |
Start, afdrukstatus, afwerking, fout |
|
| gegevensbescherming |
met een vermogen van niet meer dan 10 kW |
|
| monitor |
Voorzien van een alarmmogelijkheid bij oververmogen |
|
| De oversteek |
Automatische verwijdering van kruispunten |
|
| Coderingssoftware |
Eenvoudige en dubbele machinecode verzenden |
|
| Tipe steun |
lettertype |
Chinees en Engels, cijfers, traditioneel, enz. |
| bestandsformaat |
BMP/DXF/HPGL/JPEG/PLT |
| Barcode |
Code39, code128, code126, QR |
| Serviceparameters |
Stroomvoorziening |
220V/50HZ |
| Energieverbruik |
800 W |
| Nettogewicht van de machine |
40 kg |
| Algemene afmetingen |
640 mmX160 mmX206 mm |
15 Halfautomatische draadmachine voor PPH-buizen,GAS-draad,conische draad 1/2", 3/4", 1"
| Belangrijkste technische specificaties |
Specificatie |
| Gelijkmatige kracht |
Variabele frequentieregeling 3.0 kW (380 V) |
| Machinestructuur |
horizontaal |
| Diameters |
onder 1 " (33 mm) (kan aangepast worden om te verhogen of te verlagen) |
| Output |
3800 koppen /8 uur (niet specifiek) |
| Automatisering |
PLC-touchscreencontroller, semi-automatisch (handmatig lossen, automatische draadverwerking) |
| Accessoires |
Externe draadmes en bevestiging per set |
17 Chiller
| Artikel 1 |
Specificatie |
| Model |
HYAC-20AD |
| Nominale koelcapaciteit |
7 °C |
kcal/uur |
46861 |
| |
|
kw |
54.49 |
| |
12 °C |
kcal/uur |
55788 |
| |
|
kw |
64.87 |
| Maximaal energieverbruik |
kw |
19.09 |
| Stroombron |
3PH 380-415V 50 Hz/60 Hz |
| koelmiddel |
Type |
|
R22(R407C/R410A/R134A/R404A) |
| |
controle |
|
thermostatische uitbreidingsklep |
| Compressor |
Type |
|
Hermetische rol |
| |
Kracht |
kw |
7.945 × 2 |
| Condensator |
Type |
|
Efficiënte koperen buis met vinnen+hoog luchtvolume, lage geluidsdruk, externe rotorventilator |
| |
Luchtvolume |
|
23200 |
| |
Motor van de ventilator |
kw |
0.8 × 2 |
| Verdamper |
Type |
|
Schelp en buis + SS-tank of SS-spoel in SS-tank |
| |
Koelmiddelstroom |
m3/h |
8.84 |
| |
Volume van de tank |
liter |
350 |
| |
Inlaat en uitlaat |
Inch |
2 |
| Waterpomp |
Kracht |
kw |
1.6 |
| |
Stroom |
m3/h |
16 |
| |
Kop |
m |
20 |
| Eenheidsbeschermingsmodules |
Overbelasting van de motor, hoge en lage druk, gekoeld water boven temperatuur, stroomschakelaar, tankniveau-schakelaar, fasebescherming, antivriezingsbescherming |
| Afmeting |
Lange |
mm |
2070 |
| |
Breedte |
mm |
950 |
| |
Hoogte |
mm |
1950 |
| Gewicht |
kg |
650 |
18 Watertoren
| Artikel 1 |
Parameters |
| Type koeltoren |
Tegenstroom ronde watertoren |
| Model koeltoren |
CT-60 |
| Koelingscirculatiewatervolume |
46.8 m2/h |
| Inlaatwatertemperatuur/uitlaatwatertemperatuur |
37°C/32°C |
| Temperatuur van de omgeving droog/nat |
31.5°C/27°C |
| Koelcapaciteit |
234240 kcal/u |
| Geluidswaarde |
57 dB (A) |
| Stroomvoorziening |
380V/3P/50Hz |
| Waterkwaliteitseisen |
PH= 6-8 |
| Gas-waterverhouding |
00,62 kg/kg |
| Vliegend waterverlies |
≤ 0,02% |
| Verlies door verdamping |
≤ 0,833% |
| Nettogewicht |
240 kg |
| Werkgewicht |
1250 kg |
| Tipe ventilator |
Axialstroomtype |
| Luchtvolume |
25740 m/h |
| Ventilatorsnelheid |
710 r/min |
| De diameter van het blad |
1150 mm |
| Aantal lemmen |
4 stuks per set |
| Transmissie-modus |
Directe aandrijving |
| snelheid van de motor |
710 r/min |
| Motorvermogen |
1.5 kw |
| Motorstartmodus |
Directe start |
| De diameter van de watertoren |
2110 mm |
| Hoogte van de watertoren |
2405 mm |
| Grootte van de inlaat/uitlaatpijp |
100 mm/100 mm |
| Grootte van de volledige buis/afvoerbuis |
25 mm/25 mm |
| Automatische watervulgrootte |
20 mm |
| Motor |
Volledig afgesloten waterdicht type |
| Ventilator |
A.B.S. |
| Korps van de schelp |
Hoogwaardige glasvezel mat en harssynthese |
| bassin |
Hoogwaardige glasvezel mat en harssynthese |
| Sprinklersysteem |
PVC |
| film |
PVC, vlamvertragend type |
| Floatventiel |
PVC |
| Luchtinlaat |
PVC |
19 Breekmachine
| Artikel 1 |
Parameters |
| Model |
TLG6032 |
| Vermalingskamer |
590*150 mm |
| Rotatiediameter |
285 mm |
| Vermogen tot verplettering |
120-400 kg/uur |
| Vaste mes |
2 stuks |
| roterende messen |
18 stuks |
| Materiaal voor messen |
SKD-11 (huishoudelijk materiaal/Taiwan Tech) |
| Kracht |
20 pk/15 kW/380V/50HZ/3P |
| Versnelling |
520 r/min |
| Grootte van het mes |
10 mm |
| Afmetingen |
1250*1170*1350 mm |
| Gewicht |
850 kg |
| Componenten |
Bekende Chinese merk. |
Uw bericht moet tussen de 20-3.000 tekens bevatten!
