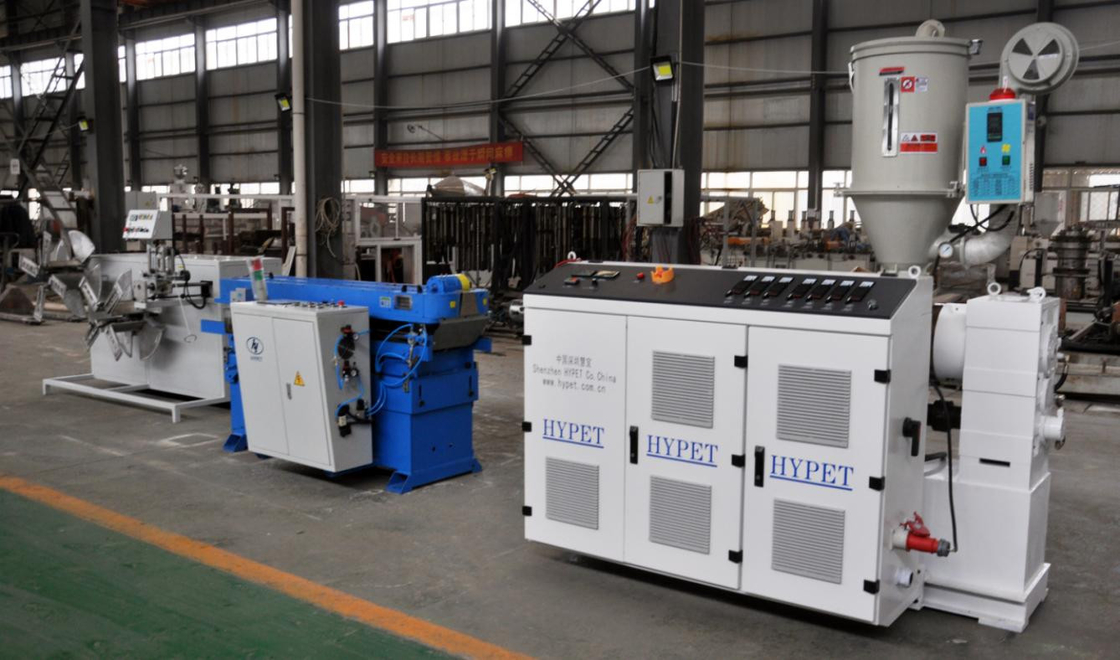

16-50 mm PE / PVC gegolfde slangleiding
A. HYPET Bijzondere kenmerken
1Deze lijn is ontworpen voor de productie van een enkele wand conrugated pijp die materiaal is PVC, PP, PE en PA etc.
2Een enkele schroef extruder is voorzien van een hoge efficiëntie van compounding, een lage scheergraad, moeilijk ontbinden van materiaal, een hoge output, een goede zelfreinigende functie en een lange levensduur.
3Het is meer geschikt voor poedermateriaal.
4De extruder is voorzien van een vacuümontgassering, een schroef in de olie koeling, wind koeling of olie koeling van vaten.
5Een speciaal ontworpen schroef, een speciaal gestructureerde schroef en een speciale structuurvorm kunnen schroef en loop beschermen tegen makkelijke slijtage en een gemakkelijk vormingsproces bieden.
6. De horizon vormmachine werktafel kan worden ingesteld in de richting van transversale, verticale en horizontale.en heeft veel voordelen zoals hoge sterkte, goede slijtvastheid, lage termieke uitbreidingscoëfficiënt.
7Als windkoeling en waterkoeling is de vormmachine goed voor snel vormen en goed koelend effect.

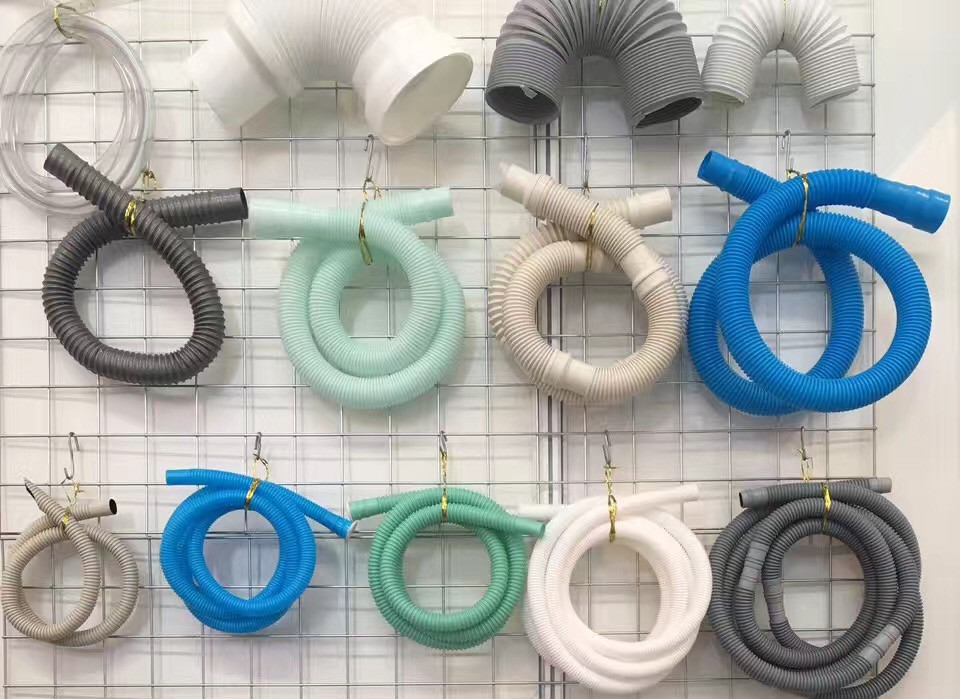

8Dit type pijp wordt veel gebruikt bij het beschermen van auto- en treinpijpen, toevoer- en drainagepijpen voor wasmachines, irrigatie van boerderijen enzovoort.
| SN: niet-verbindend |
Artikel 1 |
Hoeveelheid |
| 1 |
Diameter van de slang |
16 mm-50 mm |
| 2 |
Grondstoffen |
PE-pellet / PVC-pellet |
| 3 |
Output |
60-80 kg/uur |
| 4 |
Totaal geïnstalleerd vermogen |
60 kw, 380V/50Hz, 3-fase |
| 5 |
Algemene afmetingen |
5800x1200x1900 mm |
| 6 |
Koelwatercapaciteit |
60 liter |
| 7 |
Gecomprimeerde lucht |
0.4Mpa- 0.6Mpa, 0.2m3/min |
B. Handelsartikelen:
| SN: niet-verbindend |
Artikel 1 |
Hoeveelheid |
| |
16-50 mm PE/PVC gegolfde slangleiding inclusief |
1 |
| 1 |
Eenvoudige schroef extruder HYSJ65/28 |
1 |
| 2 |
Autoloader AL300 |
1 |
| 3 |
Warmtroogmachine HD100 |
1 |
| 4 |
metalen draden |
|
| 5 |
Doodkop. |
1 |
| 6 |
vacuümvormende machine |
1 |
| 7 |
Koeler |
1 |
C. Hoofdspecificatie
1Eenvoudige schroef extruder HYSJ-65/28
| SN: niet-verbindend |
Deelnaam |
Specificatie |
Beschrijving |
| 1 |
Extruder |
Extrudermodel |
HYSJ-65/28 enkel schroef |
| Output |
80 kg/uur voor PVC |
| Centrumhoogte |
1000 mm |
| Afmeting |
2600 x 1200 x 2150 mm |
| Gewicht |
1700 kg |
| 2 |
Schroef. |
Diameter |
Ø65 mm |
| Schroef-ID-verhouding |
28:1 |
| Schroefversnelling |
50 t/min |
| Materiaal |
38CrMoAlA + speciale legering |
| Afmaken. |
stikstofgevulde (0,50~0,70 mm diep) en poetsmiddelen |
| Kern van de schroef |
Automatische temperatuurregeling |
| Extra pc |
Ja, voor verschillende grondstofverwerkingen |
| 3 |
Vaten |
Materiaal |
Bimetalen vat |
| Inwendige afwerking |
stikstofgevulde (diepte 0,50 tot 0,70 mm) |
| Verwarmingsbesturingsgebied |
4 gebieden |
| Verwarmingswijze |
Verwarmingstoestellen van gegoten aluminium |
| Verwarmingsvermogen |
3.5 kw x 4 sets |
| Koelsysteem |
Ventilator voor het koelen van vaten met laag geluid |
| Koelvermogen |
0.2kw x 4 sets |
| 4 |
versnellingsbak |
Huismateriaal |
Ductiel ijzer QT-500 |
| Gereedschapsmateriaal |
20CrMnTi |
| Geapparatuuroppervlak |
met een gewicht van niet meer dan 10 kg |
| Materiaal van de as |
40Cr |
| 5 |
Motor met aandrijving |
AC-motorvermogen |
22 kw wisselstroommotor |
| AC-omvormerregelaar |
Delta-omvormer van het zware type |
| 6 |
Elektrisch besturingssysteem |
PLC-systeem |
Geheel Siemens PLC besturingssysteem met HYPET software. |
| Beheersoptie: |
RKC en traditionele controle kunnen worden aangeboden |
| Elektrische onderdelen |
Branded in Siemens, Schneider RKC Omron, ABB, FUJI, en kleine onbelangrijke onderdelen in China beroemde merk |
| Extra temperatuurzone voor de strijkkop |
ontworpen op basis van de werkelijke verwarmingszone |
2. Auto-lauder
| Productbeeld |
Specificaties |
Parameter |
|
Model |
AL300 |
| Werkvorm |
Inductief type |
| Kracht |
0.75kw, 3P |
| Capaciteit |
350 kg |
| volume |
3L |
| Diameter van de voedingsslang |
F38mm |
| Voedertijd |
8-10 seconden. |
| Afmetingen van het lichaam |
370 × 385 × 700 mm |
| Dimensie van de hopper |
230 × 210 × 429 mm |
| Gewicht |
51 kg |
3Warm droger.
| Productbeeld |
Specificaties |
Parameter |
|
Modelnummer |
HD100 |
| Capaciteit |
100 kg |
| Verwarming |
6 kw |
| Blower |
180 W |
| Kracht |
380V 3P 50HZ |
| Afmeting |
1336 x 997 x 660 mm |
| Grootte van de basis |
181 x 178 x Φ81 mm |
| Nettogewicht ((kg) |
69 kg |
4. Metalen draad omdraaier
| SN: niet-verbindend |
Beeld |
Specificatie |
Beschrijving |
| 1 |
|
Materiaal |
40Cr |
| Functie |
Ontvouw de metalen draad. |
| Diameter |
Ø200~400 mm |
5Ga dood.
| Productbeeld |
Specificatie |
Beschrijving |
|
Grootte |
16-50 mm met kernen en staaldraadkanaal, volgens monster of tekening |
| Materiaal |
Staal van hoge kwaliteit |
| Aantal strijkkoppen |
1 set |
| Aantal schimmels |
1 set 20/25 mm |
| Kalibreren van de vormgrootte |
55 mmx80 mmx65.94 mm |
| Kalibreren van vormmateriaal |
40Cr |
| Totale lengte van de mal |
65.94 mm × 60 paar = 3956.4 mm |
6. vacuümvormende machine
| Productbeeld |
Specificatie |
Beschrijving |
|
|
Ruimte van de buizen |
Φ16~Φ50 mm |
| Structuur |
Gesloten horizontaal ontwerp |
| Loopsnelheid |
0-25/min |
| Hoofdstroom van de gelijkstroommotor |
3 kW |
| Vermogen van de smeermotor |
00,06 kW |
| Koeltype |
Gesloten waterkoeling |
| Temperatuur van het koelwater |
5 tot 15°C |
| Inverter |
ABB |
| Contactor en relais |
Schneider |
| Controlesysteem |
PLC-besturingsprogramma |
| Touchscreen |
Willow |
| Display van het operatorstation |
Alle parameterinstellingen en bedieningselementen worden bediend op het elektrische en touchscreen van de console |
| Schimmelrails |
Materiaal van het spoor |
38CrMoAlA, nitraat |
| |
Koeltype |
Waterkoeling |
| Opmerking: Voldoende afvoer van koelwater om ervoor te zorgen dat de maximale werkingssnelheid en de temperatuur van de blaasblaas van de vormingsinrichting niet hoger is dan 55 graden. |
7Coiler
| Productbeeld |
Specificatie |
Beschrijving |
|
Ruimte van de buizen |
Φ16-Φ50 mm |
| Gewicht |
350 kg |
| Werksnelheid |
0-25 m/min |
| Hoofdstroom van de gelijkstroommotor |
0.75 kW |
| Contactoren en relais |
Schneider |
| Inverter |
ABB |
