16-50 mm PVC-golfbuis / buisleiding
A. HYPET Bijzondere kenmerken
1Deze lijn is ontworpen voor de productie van een enkele wand conrugated pijp die materiaal is PVC, PP, PE en PA etc.
2Een enkele schroef extruder is voorzien van een hoge efficiëntie van compounding, een lage scheergraad, moeilijk ontbinden van materiaal, een hoge output, een goede zelfreinigende functie en een lange levensduur.
3Het is meer geschikt voor poedermateriaal.
4De extruder is voorzien van een vacuümontgassering, een schroef in de olie koeling, wind koeling of olie koeling van vaten.
5Een speciaal ontworpen schroef, een speciaal gestructureerde schroef en een speciale structuurvorm kunnen schroef en loop beschermen tegen makkelijke slijtage en een gemakkelijk vormingsproces bieden.
6. De horizon vormmachine werktafel kan worden ingesteld in de richting van transversale, verticale en horizontale.en heeft veel voordelen zoals hoge sterkte, goede slijtvastheid, lage termieke uitbreidingscoëfficiënt.
7Als windkoeling en waterkoeling is de vormmachine goed voor snel vormen en goed koelend effect.

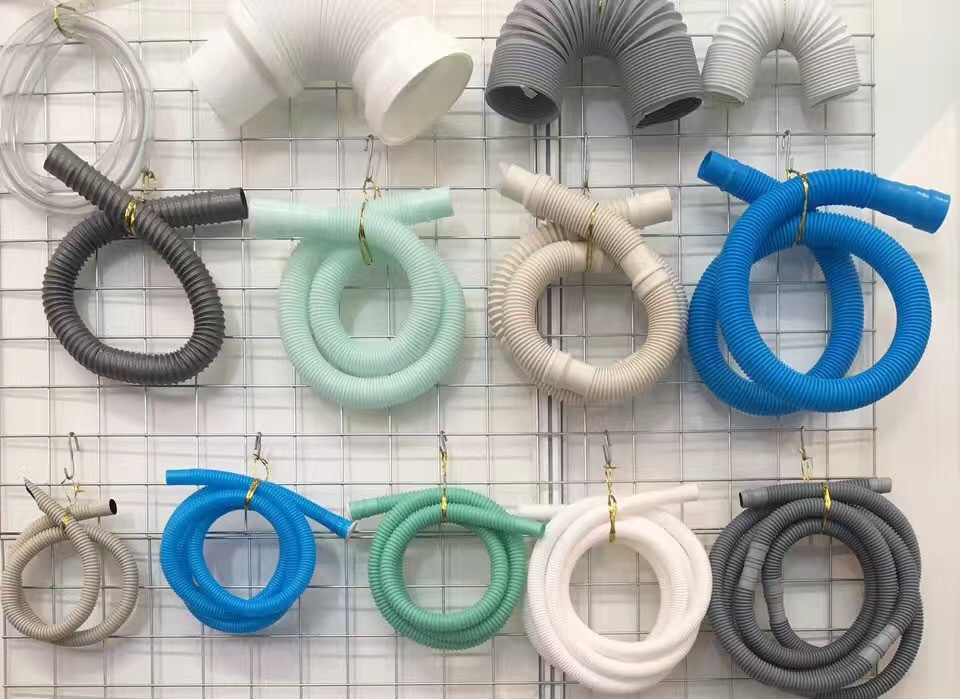

8Dit type pijp wordt veel gebruikt bij het beschermen van auto- en treinpijpen, toevoer- en drainagepijpen voor wasmachines, irrigatie van boerderijen enzovoort.
| SN: niet-verbindend |
Artikel 1 |
Hoeveelheid |
| 1 |
Diameter van de slang |
16 mm-50 mm |
| 2 |
Grondstoffen |
PVC-poeder |
| 3 |
Output |
70-100 kg/uur |
| 4 |
Totaal geïnstalleerd vermogen |
60 kw, 380V/50Hz, 3-fase |
| 5 |
Algemene afmetingen |
6300x1200x1900 mm |
| 6 |
Koelwatercapaciteit |
60 liter |
| 7 |
Gecomprimeerde lucht |
0.4Mpa- 0.6Mpa, 0.2m3/min |
B. Handelsartikelen:
| SN: niet-verbindend |
Artikel 1 |
Hoeveelheid |
| |
PVC-golfpijplijn van 16 tot 50 mm, inclusief |
|
| 1 |
Kegelvormige tweeschroef-extruder HYZS51/110 |
1 |
| 2 |
Vluchtoplader |
1 |
| 3 |
metalen draden |
|
| 4 |
Doodkop. |
1 |
| 5 |
vacuümvormende machine |
1 |
| 6 |
Koeler |
1 |
C. Hoofdspecificatie

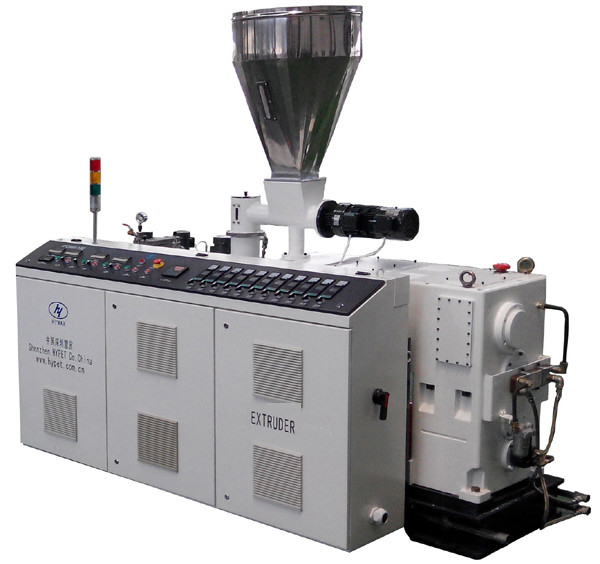

1.1.Kegelvormige tweeschroef-extruder HYZS51/110
| SN: niet-verbindend |
Naam van de onderdelen |
Specificatie |
Beschrijving |
| 1 |
Extruder |
Extrudermodel |
HYZS-51/110 conische tweelingschroef |
| Output |
150-200 kg/h voor buizen
70-110 kg/uur voor profiel of meer
|
| Centrumhoogte |
1000 mm |
| Afmeting |
2450 x 1200 x 2400 mm |
| Gewicht |
2100 kg |
| 2 |
Schroef. |
Diameter |
Ø51/110 mm |
| Materiaal |
38CrMoAlA + speciale legering |
| Afmaken. |
stikstofgevulde (0,50~0,70 mm diep) en poetsmiddelen |
| Rotatiesnelheid |
0~50 r/min |
| Kern van de schroef |
Automatische temperatuurregeling
(Olie koeling is optie)
|
| 3 |
Vaten |
Structuur van het vat |
In twee delen zal het voorste deel met een speciale legering zijn ingebracht. |
| Een groot deel van het vat |
38CrMoAlA |
| Voorste deel van de loop |
SKD11 met warmtebehandeling |
| Inwendige afwerking |
stikstofgevulde (diepte 0,50 tot 0,70 mm) |
| 4 |
Temperatuur/drukomvormer |
Kwaliteit |
China beroemd merk |
| Structuur |
Afzonderlijk detecteert zowel druk als temperatuur |
| Kabel |
Hoog geïsoleerde kabellijn |
| Scherm |
Zowel op de monitor als op het scherm |
| 5 |
Ventilatoren voor verwarming en koeling |
Verwarmingsbesturingsgebied |
4 zones |
| Verwarmingswijze |
gegoten aluminium/keramiek |
| Verwarmingsvermogen |
10 kW |
| Koelsysteem |
Ventilator voor het koelen van vaten met laag geluid |
| Koelvermogen |
75w x 3 sets |
| Water/olie koeling |
Een zone aan de voorzijde als optie |
| Verwarmingsisolatie |
Speciaal isolatiemateriaal en structuur voor energiebesparing. |
| 6 |
HYPET versnellingsbak |
Huismateriaal |
van ijzer of van staal |
| Gereedschapsmateriaal |
20CrMnTiA |
| Geapparatuuroppervlak |
met een gewicht van niet meer dan 10 kg |
| Materiaal van de as |
40Cr |
| Temperatuur van de olie |
Gecontroleerd door twee systemen. |
| Gummisoepeler |
Gebruikte geïmporteerde spescale rubberverzegelingsmiddelen |
| Lagers |
Een beroemd en betrouwbaar merk. |
| 7 |
Twin-screw dosering
voeder
|
Motor van voedingsmateriaal |
00,75 kW |
| Versnellingsbereik |
1-50 RPM |
| Poederbrug |
Antipoederbrug met een hoog Caco3 |
| Inverter |
Delta-type zware laadmachine |
| 8 |
Vacuümontgas met selector |
Vacuümgraad |
-0,04Mpa |
| Motorvermogen |
1.5 kw |
| Vacuümtank |
Makkelijk schoon te maken. |
|
Auto schoonmaakapparaat
|
Automatisch schoonmaakapparaat optie. |
| 9 |
Motor met aandrijving |
AC-motorvermogen |
18.5 kW in het merk Siemens |
| AC-omvormerregelaar |
Delta in zwaar lettertype |
| 10 |
Elektrisch besturingssysteem |
PLC-systeem |
Geheel Siemens PLC besturingssysteem met HYPET software. |
| Elektrische onderdelen |
Branded in Siemens, Schneider, RKC Omron, ABB, FUJI, en kleine onbelangrijke onderdelen in China beroemde merk |
| Extra temperatuurzone voor de strijkkop |
6 zones |
| Elektrische kast |
1, alle kabels en connectoren zijn met draad luchtvaart stekker
2, elektrische kast kan gemakkelijk worden gedemonteerd,
3Alle kabels en sensoren zijn sterk genoeg.
4, PLC monitor besturingssysteem met knop aanpassing voor het regelen van de schroef snelheid met gemak.
|
2. Veerbelader
| |
Beeld |
Specificatie |
Beschrijving |
| 1 |
|
De diameter van de buis |
114 mm |
| 2 |
Outputcapaciteit |
3 M3/h |
| 3 |
Volume van de hopper |
200 liter |
| 4 |
Motorvermogen |
1.5 kw |
3. Metalen draad omdraaier
| SN: niet-verbindend |
Beeld |
Specificatie |
Beschrijving |
| 1 |
|
Materiaal |
40Cr |
| Functie |
Ontvouw de metalen draad. |
| Diameter |
Ø200~400 mm |
4Ga dood.
| Productbeeld |
Specificatie |
Beschrijving |
|
Grootte |
16-50 mm met kernen en staaldraadkanaal, volgens monster of tekening |
| Materiaal |
Staal van hoge kwaliteit |
| Aantal strijkkoppen |
1 set |
| Aantal schimmels |
1 set 20/25 mm |
| Kalibreren van de vormgrootte |
55 mmx80 mmx65.94 mm |
| Kalibreren van vormmateriaal |
40Cr |
| Totale lengte van de mal |
65.94 mm × 60 paar = 3956.4 mm |
5. vacuümvormende machine
| Productbeeld |
Specificatie |
Beschrijving |
|
|
Ruimte van de buizen |
Φ16~Φ50 mm |
| Structuur |
Gesloten horizontaal ontwerp |
| Loopsnelheid |
0-25/min |
| Hoofdstroom van de gelijkstroommotor |
3 kW |
| Vermogen van de smeermotor |
00,06 kW |
| Koeltype |
Gesloten waterkoeling |
| Temperatuur van het koelwater |
5 tot 15°C |
| Inverter |
ABB |
| Contactor en relais |
Schneider |
| Controlesysteem |
PLC-besturingsprogramma |
| Touchscreen |
Willow |
| Display van het operatorstation |
Alle parameterinstellingen en bedieningselementen worden bediend op het elektrische en touchscreen van de console |
| Schimmelrails |
Materiaal van het spoor |
38CrMoAlA, nitraat |
| |
Koeltype |
Waterkoeling |
| Opmerking: Voldoende afvoer van koelwater om ervoor te zorgen dat de maximale werkingssnelheid en de temperatuur van de blaasblaas van de vormingsinrichting niet hoger is dan 55 graden. |
6Coiler
| Productbeeld |
Specificatie |
Beschrijving |
|
Ruimte van de buizen |
Φ16-Φ50 mm |
| Gewicht |
350 kg |
| Werksnelheid |
0-25 m/min |
| Hoofdstroom van de gelijkstroommotor |
0.75 kW |
| Contactoren en relais |
Schneider |
| Inverter |
ABB |
