Aanpasbare HYPET dubbele wand golfdraad extrusielijn 200-600 mm met ingenieur installatie service

Merknaam:	Hypet
Modelnummer:	200-600 mm dubbele wand golfdraadleiding
MOQ:	1 set
Prijs:	USD399280-USD365000/SET
Leveringstermijn:	45 tot 75 dagen
Betalingsvoorwaarden:	L/C, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001,CE

Keywords:

200-600mm Double Wall Corrugated Pipe Line

Final product:

Double Wall Corrugated Pipe

Pipe range:

200-600mm

Holten:

Alleenstaande

Extruder model:

SJ90/33 & SJ120/33

Extruder type:

Single screw type

Controlesysteem:

PLC met touchscreen

Processing material:

HDPE/PPR granules

Key parts warranty:

1year

Ingenieursinstallatie:

- Ja, dat klopt.

Verpakking Details:

Standaardpakket voor zeevervoer

Levering vermogen:

10 set/maand

Markeren:

Doppelwandgolfbuizen-extrusielijn

Productielijn voor dubbelwandige gegolfde buizen

Productielijn voor golfbuizen van 200-600 mm

Productbeschrijving

200-600 mmDWCpijp productielijn

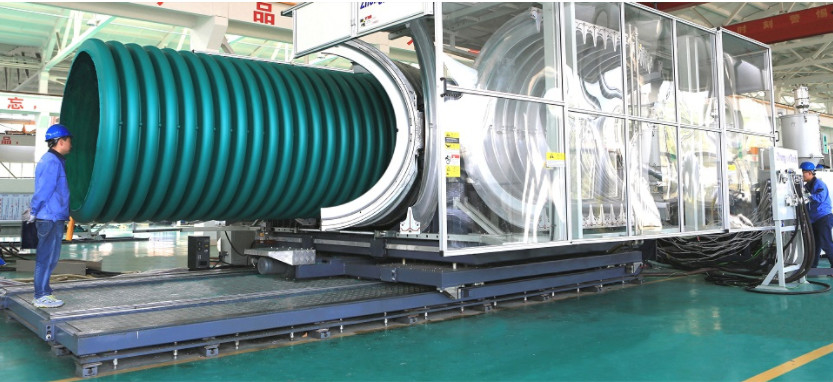

Aanpasbare HYPET dubbele wand golfdraad extrusielijn 200-600 mm met ingenieur installatie service 0

Aanpasbare HYPET dubbele wand golfdraad extrusielijn 200-600 mm met ingenieur installatie service 1

Productie-output

Pijpdiameter	200 mm	300 mm	400 mm	500 mm	600 mm
Snelheid m/min	3,8-4,2	2,5-3,2	1,5-2,0	1,4-1,8	0,8-1,2
Pijp kg/m	1,9-2,3	4-4,9	7-8,5	10,5-14	15-19
Uitvoer	525 kg/u	795 kg/u	925 kg/u	1100 kg/u	1050 kg/u

Productiekracht:

Extruder

Motor

Verwarmingselementen

gegolfd

Koeling

snijder

installeren

feitelijk

HYSJ120/33

200 kW

42 kW

Vacuüm 15*3

Andere 13 kW

5,5 kW

3 kW

467 kW

270 kW

HYSJ90/33

132 kW

27 kW

Productieconditie

Materiaal

Vermogen kW

Water

Lucht

Koeler

Zwembad

exploitant

PE/PP-pellets

467/270

0,8 m³/min ≤15℃,≥0,3MPa

0,3 m³/min

>0,6 MPa

25 PK + 100t toren

20 m3

2-3 personen

Commerciële artikelen:

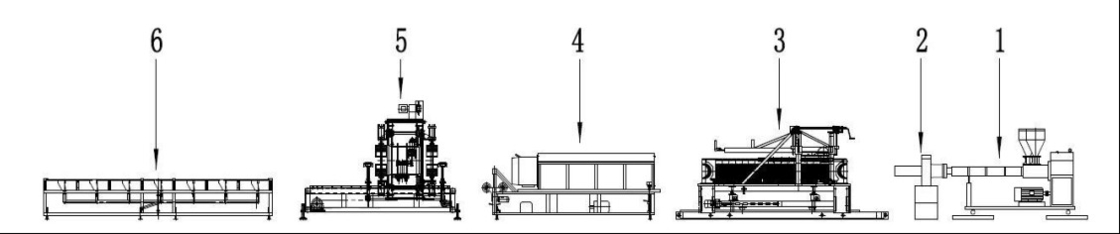

Nee.	Artikelnaam	Model	Beschrijving	Aantal (set)
200-600 mmDWCpijp productielijn
1	Extruder	SJ90/33	Zeer efficiënte extruder voor binnenlaag 132 kW met lader en droger	1
2	Extruder	SJ120/33	Zeer efficiënte extruder voor buitenlaag 200 kW met lader en droger	1
3	Vormgeven	ZC-600H	Golfvormmachine met hoge snelheid en waterkoeling	1
4	Koeling	LQ-600	Watersproeiende koeltank	1
5	Snijder	QG-600	Stofvrije snijder met twee messen	1
6	Stapelaar	DF-600	Stapelaar in 4-6 meter	1
7	Sterf hoofd	JT-200	Snijkop voor 200 mm met koelhuls	1
8		JT-300	Snijkop voor 300 mm met koelhuls	1
9		JT-400	Snijkop voor 400 mm met koelhuls	1
10		JT-500	Snijkop voor 500 mm met koelhuls	1
12		JT-600	Snijkop voor 600 mm met koelhuls	1
13	Rimpelen Gietvorm	MJ-200	Golfvorm voor maat 200 mm	1
14		MJ-300	Golfvorm voor maat 300 mm	1
15		MJ-400	Golfvorm voor maat 400 mm	1
16		MJ-500	Golfvorm voor maat 500 mm	1
17		MJ-600	Golfvorm voor maat 600 mm	1

Hulpapparatuur voor de productie van bovengegolfde buizen
1	Koeler	LS-25	Industriekoeler met 25 pk vermogen	1
2	toren	100T	Koelwatertoren voor type 100 ton	1
3	Breker	HYP-75	Sterke breker van 75 pk	1

1 HYSJ90/33extruder met enkele schroef132kW motorvermogenvoor binnenlaag

SN	Naam van onderdelen	Specificatie	Beschrijving
1	Extruder	Extruder-model	HYSJ-90/33 enkele schroef
		Uitgang Max	480kg/u
		Midden hoogte	1.250 mm
		Gewicht	4.100 kg
2	Schroef	Diameter	Ø90mm
		Schroef ID-verhouding	33:1
		Materiaal	38CrMoAlA + speciale legering
		Finish	Met stikstof gevuld (0,50~0,70 mm diep) en polijstmiddel
		Kern van de schroef	Automatische controle voor temperatuur

3	Loop	Materiaal	Bimetaalvat binnenin
		Binnenafwerking	Met stikstof gevuld (0,50~0,70 mm diepte)
		Verwarmingsregelgebied	7 gebieden
		Verwarming manier	Gegoten aluminium verwarming
		Verwarmingsvermogen	25 kW
		Koelsysteem	Geluidsarme koelventilator
		Koelvermogen	0,55 kW x7 sets
4	Versnellingsbak	Materiaal behuizing	Nodulair gietijzer QT-500
		Materiaal uitrusting	20CrMnTi
		Tandwiel oppervlak	Gehard en geslepen met hoge precisie
		As materiaal	40Cr

5	Aandrijfmotor	AC-motorvermogen	132 kW sterke zware lader en lange levensduur
5	Aandrijfmotor	Omvormer-controller	Delta-omvormer. Ander merk voor optie.
6	Smeltdruk/Temp	Smelt druk	0-50Mpa meting
		Smelttemperatuur	0-400°C meting
		Smeltshows	Afzonderlijk
7	Elektrisch regelsysteem	PLC-systeem	Geheel Siemens PLC-besturingssysteem met HYPET-software.
		Elektrische componenten	Gemerkt in Siemens, Schneider RKC Omron, ABB, Shenider en kleine onbelangrijke onderdelen in het beroemde merk van China
		Extra temperatuurzone voor snijkop	8 zones
		Functie elektrische kast	Alle kabels en connectoren zijn voorzien van een Wire Aviation-stekker, zodat deze gemakkelijk uit elkaar kunnen worden gehaald

2 HYSJ120 sienkele schroefextruder200kW motorvermogenvoor buitenlaag

SN	Naam van onderdelen	Specificatie	Beschrijving
1	Extruder	Extruder-model	HYSJ-120/33 enkele schroef
		Uitgang Max	750kg/u
		Midden hoogte	1.250 mm
		Gewicht	4.800 kg
2	Schroef	Diameter	Ø120mm
		Schroef ID-verhouding	33:1
		Materiaal	38CrMoAlA + speciale legering
		Finish	Met stikstof gevuld (0,50~0,70 mm diep) en polijstmiddel
		Kern van de schroef	Automatische controle voor temperatuur

3	Loop	Materiaal	Bimetaalvat binnenin
		Binnenafwerking	Met stikstof gevuld (0,50~0,70 mm diepte)
		Verwarmingsregelgebied	9 gebieden
		Verwarming manier	Gegoten aluminium verwarming
		Verwarmingsvermogen	40 kW
		Koelsysteem	Geluidsarme koelventilator
		Koelvermogen	0,55 kW x9 sets
4	Versnellingsbak	Materiaal behuizing	Nodulair gietijzer QT-500
		Materiaal uitrusting	20CrMnTi
		Tandwiel oppervlak	Gehard en geslepen met hoge precisie
		As materiaal	40Cr
5	Aandrijfmotor	AC-motorvermogen	200 kW sterke zware lader en lange levensduur
		Omvormer-controller	Delta-omvormer. Ander merk voor optie.
6	Smeltdruk/Temp	Smelt druk	0-50Mpa meting
		Smelttemperatuur	0-400°C meting
		Smeltshows	Afzonderlijk

7	Elektrisch regelsysteem	PLC-systeem	Geheel Siemens PLC-besturingssysteem met HYPET-software.
		Elektrische componenten	Gemerkt in Siemens, Schneider RKC Omron, ABB, Shenider en kleine onbelangrijke onderdelen in het beroemde merk van China
		Extra temperatuurzone voor snijkop	10 zones
		Functie elektrische kast	Alle kabels en connectoren zijn voorzien van een Wire Aviation-stekker, zodat deze gemakkelijk uit elkaar kunnen worden gehaald

3Golfvormmachine met hoge snelheid en waterkoeling

SN	Item	Specificatie
1	Type	BG200-600mm
2	Pijp maten	200/300/400/500/600 mm in dubbellaagse gegolfde buis
3	Loopsnelheid Max	6m/min
4	Schimmel vormen	Lopend In gesloten toestand kan elke mal uitwisselbaar zijn
5	Vormende manier	Door vacuümdruk
6	Koelmanier n	Door koud water in de ketting door te gaan.
7	Aandrijfmotor	AC-motor van 7,5 kW met Delta-inverterbesturingssysteem
8	Vacuümpomp	15kw*3 reeksen
9	Waterpomp	5,5 kW * 1 set
10	geïnstalleerde mal	36 paar
11	Vormspoormateriaal	40Cr met stikstofwarmtebehandeling
12	smering	Automatisch smeersysteem door tijd en positie in te stellen enz
13	Werktafel	Verstelbaar door 3D-richting omhoog en omlaag door motorbediening
14	Vorm en basis	Nauwkeurige positionering door middel van zwaluwstaartgroeven
15	Schimmelverandering	Mechanische vergrendeling, eenvoudig te vervangen van verschillende mallen
16	Midden hoogte	1250 mm +/- 50 mm

4 Sproeikoelingtank

SN	Item	Specificatie
1	Type	LQ-600
2	Lengte	6000
3	Pijp bereik	200/300/400/500/600
4	Waterpomp	5,5 kW
5	Koelende manier	Regen en nevel
6	Tankmateriaal	Roestvrij staal 304
7	Tankstructuur	Kan aan beide zijden geopend worden voor eenvoudige bediening
8	Geleidingsbasis	Uitgerust met een actief geleidingsapparaat, gemakkelijk voor het glijden van buizen
9	Droger	Sterk droogsysteem voor pijp
10	Wegwezen	Instellen van een afstandsinrichting voor het laten lopen van gatenpijpen
11	Midden hoogte	1250 mm +/- 50 mm

5 Stofvrije snijder

SN	Item	Specificatie
1	Type	QG-600
2	Snijdende manier	Dubbele messen met stofvrije functie
3	Pijp snijden	200-600 mm
4	Klemsysteem	Muliti luchtcilinderbediening voor klemmen
	Voedingsmethode	Hydraulisch controlesysteem voor het voeren
5	Lengtecontrole	Meetinstrument en PLC-instructie functioneren beide
6	Snijmotor	3 kW
7	Controle manier	Automatisch en handmatig
8	Centrale hoogte	1250 mm +/- 50 mm

6 Stapelaar

SN	Item	Specificatie
1	Type	QG-600
2	Lengte pijp	4000-6000 mm of hangt af van het vereiste
3	Buitenmateriaal	Roestvrij staal 304
4	Verlengen en omlaag	Door luchtcontrole
5	Kwaliteitscontrole	Automatisch weegsysteem
6	Hoogteverstelling	Aangepast door automatische motorbesturing

7 Matrijskoppenvorm en vormvorm

Vorm van de matrijskop

SN	Item	Specificatie
1	Type matrijsvorm	200/300/400/500/600 mm
2	Matrijsvormstructuur	Door een spiraalvormige gespleten structuur aan te nemen, is de ontlading uniform en stabiel
3	Verwarmingszone van de matrijskop	12 zones 55 kW
4	Vormmateriaal	40Cr met stikstofwarmtebehandeling
5	Schimmel loper	Spiegel gezicht polish
6	Manier aanpassen	Afstelling ronde bout
7	Koeling	Sterk waterkoelapparaat van het ringtype voor koeling
8	Artikelen inclusief	200 mm (inclusief vormvormen, kalibratiehuls, matrijskop) * 1 set
		300 mm (inclusief vormvormen, kalibratiehuls, matrijskop) * 1 set
		400 mm (inclusief vormvormen, kalibratiehuls, matrijskop) * 1 set
		500 mm (inclusief vormvormen, kalibratiehuls, matrijskop) * 1 set
		600 mm (inclusief vormvormen, kalibratiehuls, matrijskop) * 1 set

Gegolfde vormvorm

SN	Item	Specificatie
1	Vormvormtype	200/300/400/500/600 mm
2	Vormmateriaal	LY12 speciale aluminiumlegering
	Bijzonder van de mal	Hoge thermische geleidbaarheid, hoge hardheid en slijtvastheid
3	Aantal schimmel	36 paar
4	Schimmelkoeling	Door verzegeld hogedrukkoelwater
5	Lucht- en waterloper	Zorgen voor een stabiele, hoogwaardige en efficiënte werking van de productie.
6	Artikelen inclusief	200 mm (inclusief bellingblokvorm) * 1 set
		300 mm (inclusief bellingblokvorm) * 1 set
		400 mm (inclusief bellingblokvorm) * 1 set
		500 mm (inclusief bellingblokvorm) * 1 set
		600 mm (inclusief bellingblokvorm) * 1 set
