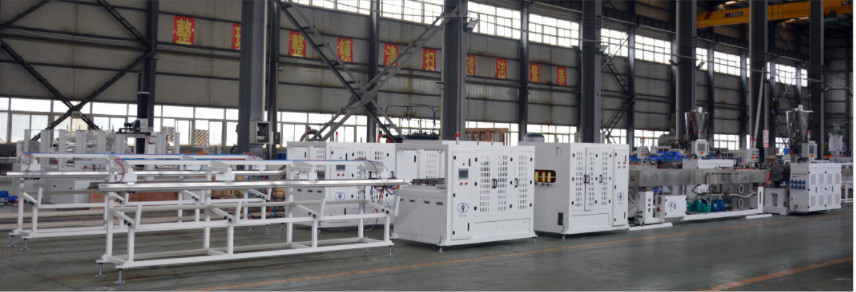

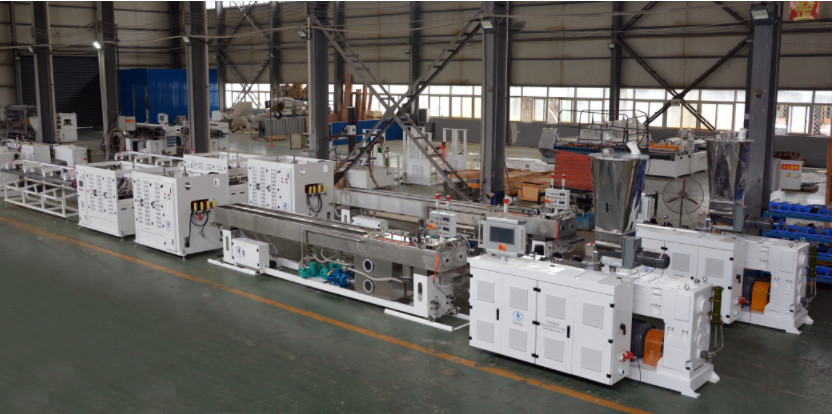

20-63/110/160/250mm Single Station PVC Pipe Making Machine Productielijn Hoge output Langere levensduur Lagere consumptie

Merknaam:	Hypet
Modelnummer:	Productielijn voor PVC-buizen van 40-250 mm met HYZS80/156
MOQ:	1 set
Prijs:	USD 78500/set
Leveringstermijn:	45 tot 75 dagen
Betalingsvoorwaarden:	L/C, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001,CE

Verpakking Details:

Standaardpakket voor zeevervoer

Levering vermogen:

40-250 mm PVC-buismachine 50 set per jaar

Markeren:

Lange levensduur PVC-buismachine

Productielijn voor PVC-buizen met één station

Machines voor het maken van PVC-pijpen met een hoog vermogen

Productbeschrijving

40-250mmPVC PIpePVerplaatsingLijn met HYZS80/156 conische tweeschroef-extruder met motor van 55 kW met een vermogen van 500 kg/uur

A. Specialiteit van PVC-leidingen

SN: niet-verbindend	Artikel 2	specificatie
Kenmerken	Hoog vermogen	500 kg/h, bij hoge snelheid
	Hoog efficiënt	Stabiele kwaliteit, efficiënte werking maken hooggekwalificeerde
	Energiebesparing	Het kan 20-30% energie besparen door machine en software.
	Intelligente AI-besturing	PLC + HYPET-software om de werking automatisch te regelen en elke formulering te bewaren.
Informatie over de machine	Producten	Warm- en koudpijp
	Grondstoffen	PVC-poeder
	Output	300-500 kg/uur
	Productiesnelheid max	5 m/min
	Diameterbereik van de producten	40-250 mm
Werkomstandigheden	Elektrische energie	3 fasen, 420 V +/- 10%, 50 Hz (andere opties)
	Totaal vermogen	70 kW voor het installatievermogen, daadwerkelijk bedrijfsvermogen:37 kW
	Koelwater	≤ 20°C; ≥0,3Mpa
	Gecomprimeerd water	> 0,3 m3/min, < 0,5 Mpa
	Algemene maten (LWH)	24000* 1600* 2500 mm
Machine Algemene uitleg	Centrumhoogte	1000 mm
	Operatierichting	Van rechts naar links (anders kan optie zijn)
	Output	De produktiecapaciteit varieert met de materialen en de exploitatieomstandigheden.
	Technologieopmerkingen	Het recht om de specificatie van de lijn te verbeteren, blijft behouden indien er wijzigingen in De klant zal in de toekomst niet geïnformeerd worden

B. Handelsartikelen:

1, Onderdelen voor de hoofdlijn:

SN: niet-verbindend	Hoofdstukken	Qty
PVC-pijplijn van 40-250 mm met extruder ZS80/156
1	HYZS80/156 kegelvormige tweeschroef-extruder	1 set
2	Automatische laadmachine voor de extruder met veer	1 set
3	Deelkop 40-63	1 set
4	Deelkop 75-110	1 set
5	Stampkop 160-250	1 set
6	Vacuüm tank in 6m	1 set
7	Spray koeltank	1 set
8	Aftrek met vier klauwen, servomotor	1 set
9	Planetair snijmachine met kamfering	1 set
10	Stacker	1 set

C. Specificatie van de machine

1HYZS80/156met een diameter van niet meer dan 20 mm

SN: niet-verbindend	Naam van de onderdelen	Specificatie	Beschrijving
1	Extruder	Extrudermodel	HYZS-80/156 conische tweelingschroef
		Output	450-550 kg/uur voor buizen 250-330 kg/uur voor profiel of meer
		Centrumhoogte	1060 mm
		Afmeting	3700 x 1400 x 2750 mm
		Gewicht	4100 kg
2	Schroef.	Diameter	Ø80/156 mm
		Materiaal	38CrMoAlA + speciale legering
		Afmaken.	stikstofgevulde (0,50~0,70 mm diep) en poetsmiddelen
		Rotatiesnelheid	0~39 r/min
		Kern van de schroef	Automatische temperatuurregeling (Olie koeling is optie)
3 3	Vaten	Structuur van het vat	In twee delen zal het voorste deel met een speciale legering zijn ingebracht.
		Een groot deel van het vat	38CrMoAlA
		Voorste deel van de loop	SKD11 met warmtebehandeling
		Inwendige afwerking	stikstofgevulde (diepte 0,50 tot 0,70 mm)
4	Temperatuur/drukomvormer	Kwaliteit	China beroemd merk
		Structuur	Afzonderlijk detecteert zowel druk als temperatuur
		Kabel	Hoog geïsoleerde kabellijn
		Scherm	Zowel op de monitor als op het scherm
5	Ventilatoren voor verwarming en koeling	Verwarmingsbesturingsgebied	4 zones
		Verwarmingswijze	gegoten aluminium/keramiek
		Verwarmingsvermogen	32 kW
		Koelsysteem	Ventilator voor het koelen van vaten met laag geluid
		Koelvermogen	0.55kw x1 set +0.37kw x 1 set/Liquid cooling x 1 set
		Water/olie koeling	Een zone aan de voorzijde als optie
		Verwarmingsisolatie	Speciaal isolatiemateriaal en structuur voor energiebesparing.
6	HYPET versnellingsbak	Huismateriaal	van ijzer of van staal
		Gereedschapsmateriaal	20CrMnTiA
		Geapparatuuroppervlak	met een gewicht van niet meer dan 10 kg
		Materiaal van de as	40Cr
		Temperatuur van de olie	Gecontroleerd door twee systemen.
		Gummisoepeler	Gebruikte geïmporteerde spescale rubberverzegelingsmiddelen
		Lagers	Een beroemd en betrouwbaar merk.

7	Twin-screw dosering voeder	Motor van voedingsmateriaal	1.5 kW
		Versnellingsbereik	1-50 RPM
		Poederbrug	Antipoederbrug met een hoog Caco3
		Inverter	Delta-type zware laadmachine
8	Vacuümontgas met selector	Vacuümgraad	-0,04Mpa
		Motorvermogen	3 kw
		Vacuümtank	Makkelijk schoon te maken.
		Auto schoonmaakapparaat	Automatisch schoonmaakapparaat optie.
9	Motor met aandrijving	AC-motorvermogen	55 kW in het merk Siemens
9	Motor met aandrijving	AC-omvormerregelaar	Delta in zwaar lettertype

2 Autoloader in veertype voor de extruder

20-63/110/160/250mm Single Station PVC Pipe Making Machine Productielijn Hoge output Langere levensduur Lagere consumptie 2

SN: niet-verbindend	Specificatie	Beschrijving
1	De diameter van de buis	141 mm
2	Outputcapaciteit	5 M³/h
3	Volume van de hopper	200 liter
4	Motorvermogen	2.2 kw

3 strijkkoppen in 1 drukgraad

SN: niet-verbindend	Artikel 1	Beschrijving
1	Deerkop voor 40-63	Voor Ø40,Ø50,Ø63 buisgrootte met kalibratoren
2	Deelkop voor 75-110	Voor Ø75,Ø90,Ø110-pijpgrootte met kalibratoren
3	Deelkop voor 160-250	Voor Ø160,Ø200,Ø250 buisgrootte met kalibratoren
4	Output voor 40-63	Maximaal 90-150 kg/u
5	Output voor 75-110	Maximaal 210-450 kg/h
6	Output voor 160-250	Max 480-500 kg/uur
7	Dikte van de buis	Volgens de eisen van de klant
8	Driftstroomoppervlak	goed gepolijst
9	Materiaal van de matrijskop	40Cr met een goede warmtebehandeling
10	Smeltdruk/Temp	Uitgerust met smeltpers/Temp
11	Typ van verwarming	Keramische verwarming met SS304-coating
12	Materiaal voor het kalibreren	Messing H65 en hard glinsterend lak
13	Verlichtingsleiding	Sterk waterkoelapparaat voor de kalibrator

4 Vacuümtank in 6.000 mm

1	Vacuüm tank	Materiaal	van roestvrij staal 304
		Lange	1500+4500 mm
		Centrumhoogte	1000 mm
		Dia. bereik	40-250 mm
		Aantal buizen	1 buis
		Beweegbare motorvermogen	00,75 kW
		Bewegingsbereik voor en achter	700 mm
		Op- en neerstel	100 mm
		Links en rechts instellen	50 mm
		Dekking boven	Aluminiumlegering
2	Sproeisysteem met spuitstuk	Aantal sproeiers	van de soort gebruikt voor de vervaardiging van motorvoertuigen
		Nummer van de watersproeipijpen	4 stuks
		Type spuitstuk	Geatomised intensief koelen
		Sprayende mond	G1
		Drager voor buizen	Steunstuk van het type met vaste tandwielen
3	Watertemperatuur en waterniveaubeheersing	Watertemperatuurregeling	Automatische klepregeling
		Regeling van het waterniveau	Floating ball close loop systeem
		Drukveiligheid	Veiligheidsventiel geïnstalleerd

4	Waterfilter	Filter	2 sets in G2?? met doorgang
		Reinig het filter	Door de doorlaatlijn voor het reinigen van het filter
		Vacuümcyclon	Ja, met hem.
		Stiltefunctie	Stilstellingsinrichting
5	Vacuümpomp	Vermogen van de motor van de vacuümpomp	4 kW x 2 sets
		Typ van pomp	Ronde plaattechniek van Siemens
		Andere	Laag geluid
		Vacuümzuigstuk	Twee poorten aan elke kant van de tank
6	Waterpomp	Grootte van de waterinvoerpijp	G1 ◄
		Grootte van de waterleiding	G2??
		Vermogen van de waterpompmotor	4 kw x 2 sets

5 Sproeitank in 6.000 mm

SN: niet-verbindend	Specificatie	Beschrijving
1	Ruimte van de buizen	Ø40-250 mm
2	Lange vacuümdoos	6,000 mm
3	Bouw	Bespuitingsmethode
4	Vermogen van de waterpomp	5.5 kw x 1 set
5	Nummer van het spuitstuk	168 stuks
6	Filternummer	1 set
7	No. van de bypass	1 set
8	Weg van waterstandscontrole	Floatventiel
9	Hoofdmateriaal	Platen van aluminiumlegering
10	Materiaal	van roestvrij staal 304
11	Watertemperatuurregeling	Automatische regelaar
12	Inlaatpijp	G1 ◄
13	Uitvoerpijp	G2??

6 Aftrek met 4 klauwen

Specificatie	Beschrijving
De diameter van de buis	Ø40-250 mm
Centrumhoogte	1000 mm
Aantal rupsen	4 klauwen
Verspreiding van de rups	Vierhoekige verdeling
Topwormbestrijding	Beheerd met een cilinder aan elke zijde van de keten
Cylindernummer	4 stuks
Bottom-wormbestrijding	Opwaarts naar beneden, met motor
Rijmethode	met een vermogen van niet meer dan 10 kW
Breedte van de rubberblok	74 mm
Effectieve treklengte	2000 mm
Rijsnelheid	0.1-7 m/min
versnellingsbak	Motor met een sterke spiraale versnellingsbak
Motortype	Servomotor
Motorvermogen	1.1 kw x 4 sets
Trekkracht	30,000 N
Metersysteem	Door encoder
Aanpassingsmodus	Pneumatische
Drukdruk op de buis	met een vermogen van meer dan 10 kg
Neerwaartse positie van de rups	Vastgesteld
Luchtdruk	0.4-0.6Mpa

7Planetair c.volkomenmet een schemering

Specificatie	Beschrijving
Pijpdiameterbereik	Ø40-250 mm
Snijdikte	25 mm
Snij snelheid	6 m/min
Bladvorm	Schommeling
Afgesneden.	Planetair
Voedingswijze	Hydraulische
Klemweg	Aluminium
Volg modus	Pneumatische
Controlesysteem	Automatisch besturingssysteem PLC

8 Stacker

20-63/110/160/250mm Single Station PVC Pipe Making Machine Productielijn Hoge output Langere levensduur Lagere consumptie 10

SN: niet-verbindend	Naam van de onderdelen	Specificatie	Beschrijving
1	Stacker	Tilttafel	met een vermogen van meer dan 10 kW
		Nominale lengte	4-5 mtrs
		Grootte van de buizen	40-250 mm
		Materiaal van de struikelrooster	MS stijf staal
