High Capacity PET Pelletizing Machine PVC Recycle Twin Screw Extruder Water Flushing Strands Pelletizing Line

water van een tweeschroef-extruderfLushing strands pelletizing line GTE-52B/40/500-55kw

A. Gebruiksvoorwaarden:

Toepassing: PET-chip of -vlokken

Uitvoer: Ongeveer 130-200 kg/uur, afhankelijk van de grondstof, de formule en de verwerkingsomstandigheden, enz.

Elektrische energiebron: 3 × 380 V, vijf draden; 50 Hz;

Gecomprimeerde lucht:5-8 bar

Water: -3-5 bar; -10-30°C;

De voorschriften mogen geen onzuiverheden bevatten die een verstopping en corrosie van de warmtewisselaar kunnen veroorzaken.

B. Handelsartikelen:

C.Voornaamste specificatie

1.Schroeflader

• ZJF-300 schroeflader, vermogen van de motor is 1,5 kw
• Capaciteit van de laadmachine: 400 kg
• alle delen die met de grondstof in aanraking komen, zijn van roestvrij staal.

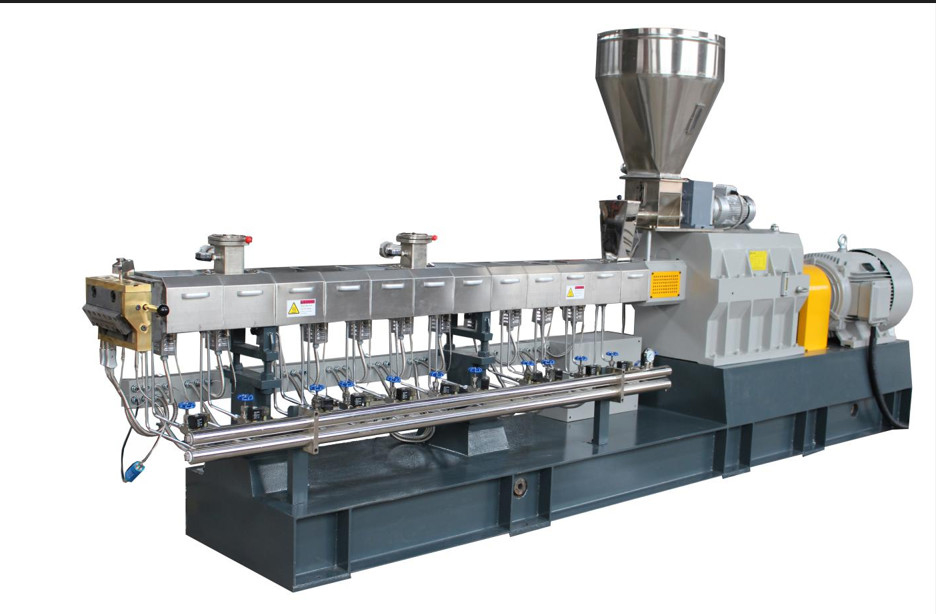

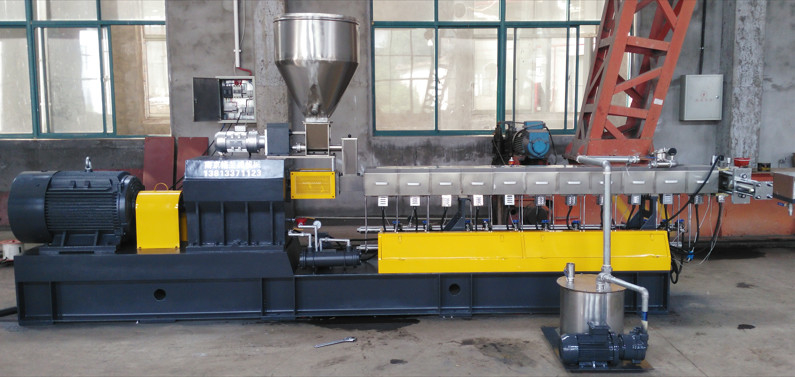

2.GTE-52B gastmachine L/D=44 R max = 500 tpm

• Het hoofdmotorvermogen is 55kw ((AC), dat wordt geproduceerd door Siemens beide motor productie.
• B-type Versnellingsbak met hoge snelheid en hoog koppel en reductieverhouding is 3:1De compacte gastmachine is voorzien van een geïntegreerde snelheidsreductie en koppeloverdracht met een ontwerp van drie parallelle assen.het koppeloverdraagapparaat en als het radiale lager in de uitgangsasHet materiaal van de versnellingsbak is 40CrNiMoAlA en de bewerkingsnauwkeurigheid is 6 graden.
• Schroefdiameter: Φ51,4 mm, L/D = 44:1 en de schroef is van het blokkeertype. De schroefkernas is gemaakt van 40CrNiMoA en de schroefdraadcomponenten verbinden zich met de kernas in een involute curve,met een hoge intensiteitDe schroefonderdelen zijn vervaardigd van hoogwaardig hoogwaardig gereedschapstaal, W6Mo5Cr4V2,met een vermogen van meer dan 10 W,Gehele hardheid: HRC58~60.

De lengte van het vat: L=210mm/sectie. 11 secties vatlichaam. Het vat is gemaakt van 38CrMoAlA.^stDe 5 tonnen zijn bestemd voor het voedingsmateriaal.^Deis de ventilatievaten en de 8.10^thHet vat is voor vacuüm, de 11^DeDe andere vaten zijn van gesloten mond.

Verwarmingssysteem: 11 secties voor verwarming (inclusief schermwisselaar en matrijzen).voor de andere delen wordt een gegoten aluminiumverwarmer gebruiktHet verwarmingsdoeltreffendheid is hoog en het temperatuurbehoudseffect is net zo goed als het buiten de verwarming gebruikte asbest.De isolatieweerstand tegen de grond van de verwarming is meer dan 10 MΩ en het totale verwarmingsvermogen is ongeveer 25 kW.

3.GTE-50 twee-schroefvoeder

• Een set voeder waarvan het voedingsmotorvermogen 0,75 kW is. ABB-frequentieregeling wordt gebruikt voor de snelheidsregeling.1.
• Er is een horizontaal roerapparaat in de voedingsbak en smeervet in de voedingsratkas.
• Het materiaal van de hopper is roestvrij staal en het is een veerschroef die in de voeder wordt gebruikt.

4.Olie smeersysteem

• Vermogen van de oliepomp:0.55 kw
• Model smeerolie:Hai merk 6402 gemaakt in Shanghai, medium load versnellingsratenolie, model: 85W/90GL - 4.
• Model van de condensator:SL-408
• Model van de oliepomp voor glijmiddel:NB B10

Het filter wordt gebruikt om het vuil van de olie te reinigen en de versnellingsbak te beschermen.

Met behulp van de drukindicator wordt de smeerolie gemonitord.

5.Zachtwaterstelsel

• De binnenkant van het vat wordt gekoeld met zacht water en de belangrijkste in- en uitlaatpijpen zijn van roestvrij staal.
• De zachte waterbak is los van het vat, gemakkelijk te verwijderen en te repareren.
• Holland JOCK magnetoventil
• Type koeling: waterkoeling
• Vermogen van de koelpomp: 0,55 kW

6.Vacuümsysteem

• Waterring vacuümpomp
• Motor voor aandrijfkracht: 2,2 kW
• De maximale inademingskapaciteit: 8-20L/S
• De buis verbindt de vacuümpomp en de vacuümkamer met een houdaventil om de waterstroom te voorkomen.

7.Hydraulische schermwisselaar

• hydraulische schermwisselaar, plaatfilter, veel grotere filtergrootte. de werking van de schermwisselaar is eenvoudig, wat de continuïteit van de productie kan bereiken
• Verwarmingstoestellen van gegoten koper
• Vermogen van het hydraulisch station is 2,2kw, dubbele cilinder voor het wisselen van scherm

8.Waterkoelende matrijzenkop

• Derrick type die, staaf verwarmer wordt gebruikt voor de die hoofd
• Hool 9 - Φ5,5 mm

9.Sproeiwaterdoor de loop

• De waterbak is gemaakt van roestvrij staal SUS304, modus: 3000mm
• De trog kan worden verplaatst door een luchtcilinder die meestal werkt bij het starten of sluiten van de machine
• Er is een plaat om de waterdruk te regelen.

10.Pelletizer voor spoelen

• Maximumcapaciteit van de pelletizer: 300 kg/uur
• Maximaal aantal strengen: 20 stuks
• Productgrootte: Φ3 × 3 mm
• Vermogen van de motor voor pelletizer: 4 kw
• Versnellingsregelaar: ABB
• Materiaal van pelletizerrol: roestvrij staal met Zc60-bladen.

11.Ontwateringsmachine

• Vermogen van de motor is 3 kw
• Het vermogen van de waterpomp is 2,2 kw.
• Een set waterkoeltank

12.Vibratiezeef

• ZS-0.3 trillende zeef.
• Het vermogen van de motor is 0,4 kw × 1
• Het trillingsvermogen is 300 kg/uur.

13.Productsilo

• Blowervermogen: 2,2 kw
• De pijpleidingen zijn van roestvrij staal.
• Volume van de silo: 0,8 m3
• Materiaal: roestvrij staal
• met een vermogen van niet meer dan 50 kW

14.Elektrische kast

• 3 × 380V, wisselstroom, 50Hz.
• De belangrijkste besturingscomponenten zijn LG producten.
• De knoppen zijn van Schneider uit Frankrijk.
• Hoofdmotor: wisselstroommotor 55 kw
• De ABB-omvormer wordt gebruikt voor het snelheidsregelatoestel van de gastmachine
• De ABB-frequentieomvormer wordt gebruikt voor de snelheidsregelatie van de voedingsvoorziening.
• Drukmeterbereik: 0-25 Mpa.
• De elektromagnetische klep is van Jorc van Nederland.
• Het elektrische besturingssysteem bedient het temperatuurregelsysteem, het aandrijfsysteem en het vergrendelingsregelsysteem.

15.Spareonderdelen

• Schroefelementen ~ 400 mm
• Elektrische verwarming Gesloten gegoten aluminium verwarming 1 paar

Open giet aluminium verwarmer 1 paar

Kopverwarmer 1 paar

• Versterkte olievergrendeling 3 stuks
• O-vormige ring 2 stuks
• Gereedschapskist 1 eenheid
• Koperen staaf Φ30 × 250 mm 1 stuk
• Asbesthandschoenen 2 stuks

16.Technische documenten

• Elektrische montage tekeningen 1 set
• Gebruikershandleiding voor twee-schroef-extruder 1 set
• Gebruikershandleiding van de frequentieomvormer 1 set
• Gebruikershandleiding van de temperatuurmeter 1 set
• Schetskaart van de versnellingsbakconstructie 1 set
• Schroefcombinatie tekening 1 set
• Bewijs van bekwaamheid 1 set
• Specificatie en certificering van de gekochte partij 1-set
